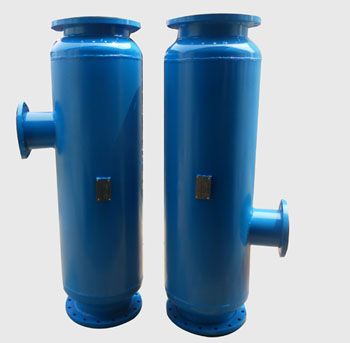

一、簡介

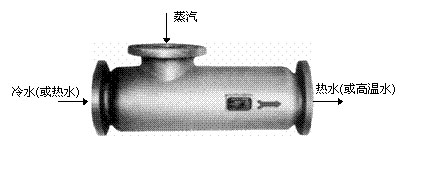

SQS型蒸汽加熱器是一種新型汽液混合加熱器，可把蒸汽直接噴入管道內的水中，直接加熱水或其它液體。使用它可以完全替代QSH型汽水混合加熱器。
|
 |
|
二、原理
SQS型蒸汽加熱器由于結構先進，因此噪聲和振動都極小，同時幾乎能百分之百地利用蒸汽熱能。即使在系統中裝有蒸汽調節閥和溫度控制器等自控儀表的情況下，也不會引起沖擊，仍能平穩進行。 |
| |
| 三、用途和實例 |
A：此加熱器的用途廣泛，下面列舉三種典型使用實例。
|

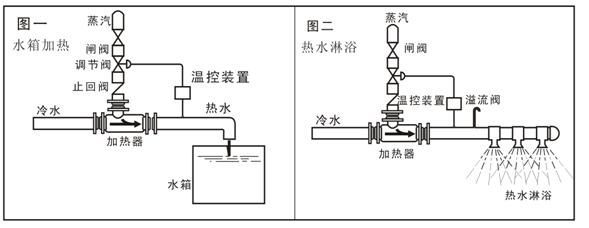

實例一：應用在單程加熱系統中（如圖一、圖二）
主要是提供生活、生產用熱水和高溫水，（如澡堂、浴室、餐廳、游泳池、賓館飯店）如圖一、二，蒸汽通過加熱器直接噴入液體中，從而把液體加熱到一定的溫度，為了保證加熱溫度穩定，在蒸汽側安裝蒸汽調節閥等控制儀表。因?yàn)槟芎芸旒訜岬筋~定溫度，所以當用戶需要時，能按所需的數量，迅速得到熱水，極其方便實用。 |
 |
| |
實例二：應用在循環加熱系統（如圖三、圖四）
主要是用于生產工藝系統，保證液體溫度穩定，或升溫有一定工藝要求的場合，如圖三、圖四，是循環加熱系統的流程，該系統一方面將液體在管道中循環，同時把蒸汽緩慢地噴入，使其加熱到給定的溫度，再用于反應罐的熱交換并繼續循環加熱。在該系統中也裝有蒸汽調節閥等控制儀表，以自動維持循環系統的溫度穩定。 |
 |
實例三：應用在供暖、空調、供熱水系統（如下圖）

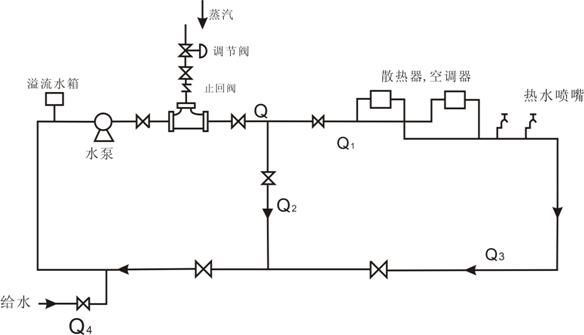

如下圖：熱水在管道中循環，以Q表示，通過自控儀表，經常維持在給定的溫度。同時，因?yàn)槟苄纬梢粋�循環系統統，所以不必設置貯熱水箱（但是應考慮溢流水箱）。圖中Q1，表示供熱水，Q2表示循環水，Q3表示返回水，Q4表示給水。
|
 |

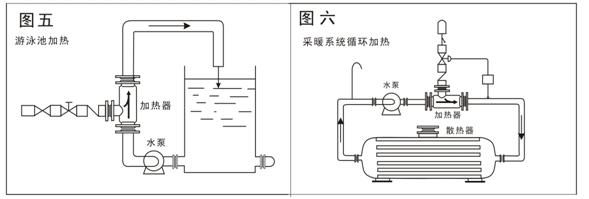

| |
| B：加熱器其它應用舉例如下。 |
 |
SQS型蒸汽加熱器的用途十分廣泛，即可用于一次性加熱，也可循環反復加熱。
在化工行業，食品制造行業，也可采用氣液混合，液液混合形式。 |
| |
|
| |
| 四、設計、訂貨須知 |
（1）設計、訂貨時應提供以下技術參數，以便選擇合理的加熱器。
（2）騰瑞石化設備可為您設計選型。
（3）應提供的技術參數：
a：蒸汽壓力（表壓）和溫度。
b：進水壓力（表壓）、流量和起始溫度。
c：出水壓力（表壓）和溫度。
d：是用于開式系統還是用于閉式循環系統或是用于水處理系統。

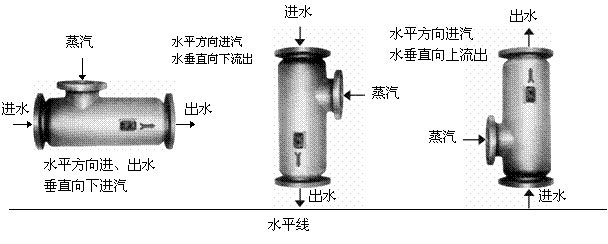

e：安裝方式，即水平安裝還是垂直安裝。
f：用在什么場合，用途是什么，液體有無腐蝕性，是否需配溫度控制系統，材質選擇等等。
|
| |
| 五、型號標注和使用條件 |
使用條件：
****使用條件：蒸汽壓力≥進水壓力+0.1MPa
一般使用條件：蒸汽壓力≥進水壓力+0.05MPa
若不符合上述條件，騰瑞石化設備可據情況特殊設計制造。 |
  |

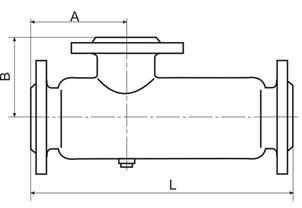

| SQS型蒸汽加熱器外形尺寸圖 法蘭標準為GB/T9119-2000 |
|
| 六、型號標注和使用條件 |
|
| 常用型，SQS型蒸汽加熱器技術參數（表A） |
型號規格 |
標準
進水量
（噸/時） |
進、出水法蘭
公稱直徑 |
蒸汽口法蘭
公稱直徑 |
在0.4Mpa
(表壓)
蒸汽時
的****加熱溫差
△t（℃） |
型號規格 |
標準進水量
（噸/時） |
進、出水法蘭
公稱直徑 |
蒸汽口法蘭
公稱直徑 |
在0.4Mpa(表壓
)蒸汽時
的****加熱溫差
△t（℃） |
SQS-1W |
1.2 |
DN25 |
DN25 |
50 |
SQS-8A |
40 |
DN125 |
DN100 |
40 |
SQS-2W |
2.5 |
DN32 |
DN32 |
65 |
SQS-8B |
40 |
DN125 |
DN80 |
25 |
SQS-2A |
2.5 |
DN32 |
DN25 |
35 |
SQS-9W |
65 |
DN150 |
DN150 |
55 |
SQS-3W |
4.5 |
DN40 |
DN40 |
60 |
SQS-9A |
65 |
DN150 |
DN125 |
40 |
SQS-3A |
4.5 |
DN40 |
DN32 |
35 |
SQS-9B |
65 |
DN150 |
DN100 |
25 |
SQS-4W |
7 |
DN50 |
DN50 |
60 |
SQS-10W |
105 |
DN200 |
DN200 |
60 |
SQS-4A |
7 |
DN50 |
DN40 |
35 |
SQS-10A |
105 |
DN200 |
DN150 |
35 |
SQS-5W |
10 |
DN65 |
DN65 |
60 |
SQS-10B |
105 |
DN200 |
DN125 |
20 |
SQS-5A |
10 |
DN65 |
DN50 |
35 |
SQS-11W |
165 |
DN250 |
DN250 |
60 |
SQS-5B |
10 |
DN65 |
DN40 |
20 |
SQS-11A |
165 |
DN250 |
DN200 |
40 |
SQS-6W |
16 |
DN80 |
DN80 |
60 |
SQS-11B |
165 |
DN250 |
DN150 |
25 |
SQS-6A |
16 |
DN80 |
DN65 |
40 |
SQS-12W |
260 |
DN300 |
DN300 |
55 |
SQS-6B |
16 |
DN80 |
DN50 |
20 |
SQS-12A |
260 |
DN300 |
DN250 |
40 |
SQS-7W |
25 |
DN100 |
DN100 |
60 |
SQS-12B |
260 |
DN300 |
DN200 |
25 |
SQS-7A |
25 |
DN100 |
DN80 |
40 |
SQS-15W |
350 |
DN350 |
DN300 |
40 |
SQS-7B |
25 |
DN100 |
DN65 |
25 |
SQS-15A |
350 |
DN350 |
DN250 |
30 |
SQS-8W |
40 |
DN125 |
DN125 |
60 |
SQS-15B |
350 |
DN350 |
DN200 |
20 |
|
| 說明：(1)連接法蘭標準為PN1.0 GB/T 9119-2000；(2)表中的****加熱溫差是指在0.4MPa（表壓）蒸汽時與蒸汽管徑對應之?dāng)?shù)據，若加大溫差△t，可通過增加汽壓或加大汽管管徑實現。 |
| |
| 七、特殊型，SQS型蒸汽加熱器技術參數。（表B） |
| 對于表B中的SQS型蒸汽加熱器，本公司根據客戶的相關條件和我們的經驗決定是否選擇，為了確保產品性能，有關尺寸僅作參照，蒸汽管徑根據實際需要可做變化。 |
| |
| 八、安裝須知、安裝調試應注意的問題 |
1、換熱器可水平安裝，也可垂直安裝。但蒸汽噴入方向只能是水平或向下。
2、在蒸汽管道近加熱器處請安裝止回閥。如以電動泵作為循環系統動力時，最好在蒸汽管道上加裝電磁閥，以便停電時能自動切斷汽源。
3、用于一次性加熱時，如果出現逆流應在冷水入口附近的管道上安裝止回閥。

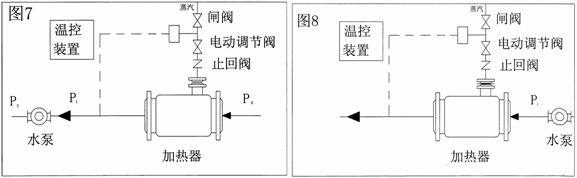

4、加熱器一般安裝在水泵的吸水側，如圖7。但在高溫采暖系統中。水泵無法承受高溫水時，加熱器也可安裝在水泵出水側，如圖8。加熱器安裝在水泵吸水側為優先安裝方式（必要時可配暖水泵。） |
 |
5、啟動時，應先開水源，后開汽源。停止運行時應先關汽源，后關水源。
6、本設備的安裝支承：安裝應牢固可靠
7、請參閱下面的安裝示意圖和“用途和實例”圖。 |
| |
| |
